以太网帧

　　以太网帧是以太网网络通信信号的基本单元,是对其进行网络性能分析的基础。以太网发展时间较长,衍生出的相应规范较多,如10mbps－10baset ethernet（802.3）、100mbps－fast ethernet（802.3u）、1000mbps－gigabit ethernet（802.3z））和10 gigabit ethernet（ieee 802.3ae）等,一般将以太网帧分为数据帧和管理帧。其中数据帧又分为以太网基本帧和vlan采用的扩展帧等。

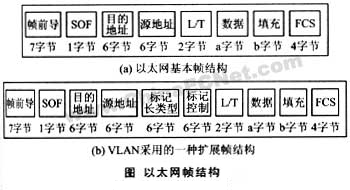

　　以太网基本帧和vlan采用的一种扩展帧结构如图所示。

　　图中：

　　◇ 帧前导。0、1交错的56位图形。

　　◇ 帧起始符（sof）。占8位,表示一帧的开始。

　　◇ 目的地址与源地址。各占8字节,表示目的和源的mac地址。

　　◇ 帧长度/帧类型（l/t）。2字节,mac帧内不包括任何填充的数据字段长度或类型。

　　◇ 数据。占用的字节数a由数据量决定,须满足a≤1500字节。

　　◇ 填充。占用字节数b根据需要而定,须满足a＋b≥46字节。

　　◇ 帧校验区（fcs）。占4字节,用于帧的差错校验。

　　需要注意的是,对于基本帧,mac客户数据区数据最低不能少于46节,最高不能多于1500字节,网络mac帧的尺寸不能小于64字节,最大不能超过1518字节。这里不包括帧前导和帧起始符两个区域,共计18字节。
